Виды монолитных перекрытий

Современное частное домостроение весьма разнообразно. В зависимости от выбранной технологии строительства загородного дома, происходит выбор того или иного типа монолитного перекрытия. Для монолитной каркасной технологии, когда элементами каркаса являются железобетонные колонны, может применятся как балочное, так и безбалочное монолитное перекрытие. Для металлической каркасной технологии (довольно редко используется в коттеджном строительстве, чаще используется при строительстве промышленных помещений) будет применяться перекрытие по профлисту. В классическом варианте строительства загородного дома, когда стены дома возводятся из кирпича, газобетона, арболита или с помощью технологии несъемной опалубки может использоваться как балочное, так и безбалочное монолитное перекрытие, а также сборное и сборно-монолитное перекрытия. Давайте разберемся со всеми типами перекрытий.

Балочное монолитное перекрытие.

Из названия перекрытия можно догадаться, что при устройстве данного перекрытия монолитная плита опирается на балки, которые несут основные нагрузки. В качестве балок может выступать выполненный монолитный армопояс по капитальным стенам, длинные перемычки (они же монолитные балки) при устройстве проемов, а также монолитные балки между колоннами.

Частным случаем балочного перекрытия является ребристое монолитное перекрытие, когда система ребер расположена в одном или двух направлениях.

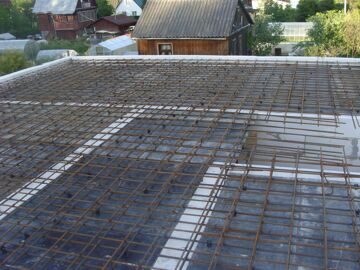

Безбалочное монолитное перекрытие.

Из названия понятно, что в данном случае железобетонная плита перекрытия не опирается на балки, а опирается либо на колонны (возможно исполнение капителей в верхней части колонн), либо на капитальные стены. Это наиболее часто встречающийся вариант исполнения монолитного перекрытия в частном домостроении, ведь устройство дополнительных элементов (балок или армопояса) перед устройством перекрытия влечет дополнительные расходы и удорожание строительства.

Перекрытие по профлисту.

При устройстве перекрытия по профлисту в качестве несъемной опалубки используется профильный лист с толщиной металла не ниже 0,7мм.  Более подробную информацию по перекрытию по профлисту, а также его стоимость можно узнать пройдя по ссылке

Сборное монолитное перекрытие

Сборным монолитным перекрытием для частного домостроения будет перекрытие из железобетонных  плит перекрытий. Пустотные плиты перекрытия изготавливаются на заводе ЖБИ, после доставляются на стройплощадку и монтируются на залитый армопояс по капитальным стенам. Пустотные плиты перекрытия бываю ПБ (только продольное армирование) и ПК (напряженное поперечное и продольное армирование) Поскольку ширина плит ПБ и ПК стандартна (1м., 1,2м., и 1,5 м.), а ширина частного дома в каждом конкретном случае различна, то практически всегда возникают участки не заполненные плитами. В этом случае выполняется устройство небольшого монолитного перекрытия. Другой вариант заполнения открытого от плит участка - это купить плиту по ширине большего размера чем участок, а часть плиты отпилить и утилизировать. Стоимость работ и технологию устройства сборного перекрытия из пустотных плит можно посмотреть здесь. Важно отметить, что перед укладкой плит перекрытий необходимо залить монолитный армопояс

Сборно-монолитное перекрытие

В последнее время в частном домостроении стало популярно сборно-монолитное перекрытие. Данное перекрытие состоит из часто-установленных (расстояние между балками равно длине газобетонного блока) металлических армированных балок. Пространство между балками заполняется газобетоном. По верху газобетонных блоков укладывается арматурная сетка и в дальнейшем вся конструкция заливается бетоном. Существенное удешевление устройства данного перекрытия достигается при использовании газобетонных блоков 2 сорта. В 30х годах 20 века в Западной Европе вместо газобетонных блоков, использовали деревянные ящики. В дальнейшем вместо деревянных ящиков устанавливали пустотные бетонные блоки. В настоящее время, при большом разнообразии современных материалов, вместо деревянных ящиков изготавливают ящики из ОСБ. Такое сборно-монолитное перекрытие по сути является ребристым перекрытием.
